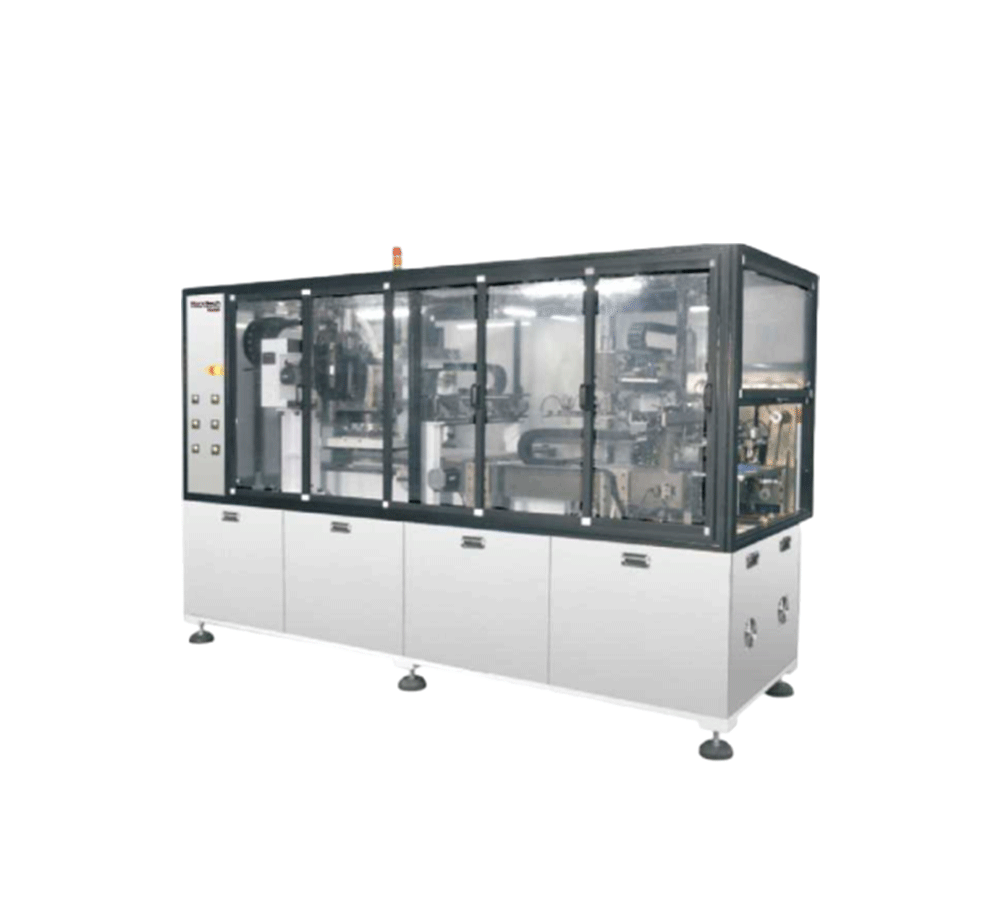

全自動大臺面覆蓋膜貼合機(BZ-C200)

大臺面尺寸,適應500*600mm大板

自動上下料機械手,實現全自動貼合

可手動上單片EMI或CVI,手動上料位

360°旋轉貼頭,適應來料和貼合任意角度

糾偏相機,自動糾偏CVL拉料距離,保證裁切準確

產品應用

適用:FPC空板制程中的CVL貼合

產品參數

貼合精度 ±0.1mm
貼合速度 6~8s/pcs

前提條件:
1.貼合使用2個點對位;
2.未開啟預剝離粘輪功能;
3.未開啟貼合后回拍檢測功能;
4.不包含上下料時間。
適用軟板有效尺寸 530mm*630mm
平臺尺寸 550mm*650mm
適用覆蓋膜尺寸 50mm*50mm-260mm*420mm
適用覆蓋膜厚度 0.02mm~0.5mm
覆蓋膜定位方式 2點或4點mark點識別定位
軟板定位方式 2點或4點mark點識別定位
貼合后貼合精度反確認功能 帶反確認功能
軟板上下料裝置 自動上下料
軟板供料方式 片式供料
墊隔片裝置 自動墊隔片
覆蓋膜供料方式 卷式供料
覆蓋膜半裁功能 有半裁功能
覆蓋膜剝離方式 具備半自動(人工剝離襯紙)、自動卷對卷剝離
工作平臺數量 1個
貼裝頭數量 1個
工作平臺溫度 室溫至120℃
貼裝頭溫度 室溫至120℃
CVL和FPC來料清潔 CVL和FPC都有
安全防護 防護罩、安全感測器
機臺外形尺寸長 長L:2890mm;寬W:1600mm;高H:2130mm
機臺重量 3500Kg
工作電源 380V,三相五線制,50HZ
機臺功率 12KW
壓縮空氣源 0.5~0.7MPa
耗氣量 300L/min
平臺吸附 鼓風機
貼頭吸附 鼓風機
操作系統 windows視窗界面
操作語言 中文/English
操控界面 17"顯示器+鍵盤鼠標
