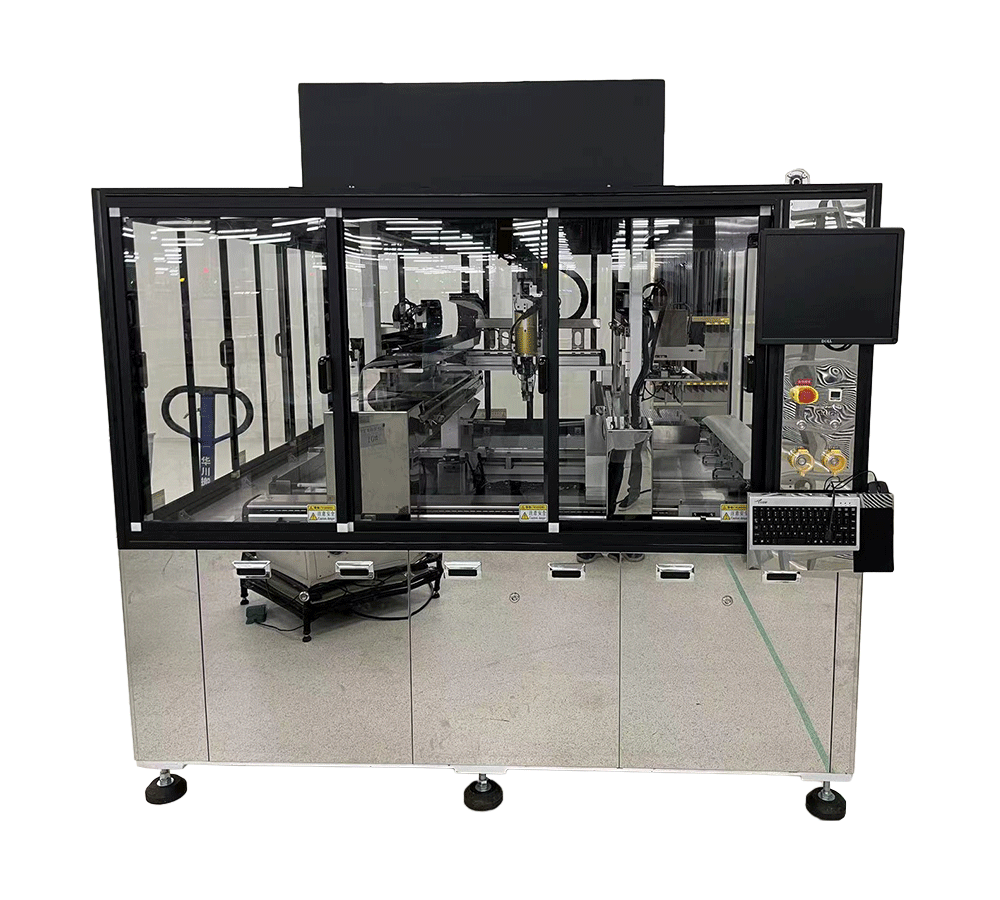

全自動撕膜機(BZ-SM100)

360度旋轉撕膜鉗,適應任意角度撕離

自動上下料機械手, 實現全自動撕離

夾持方式,實現通用 ,不用換治具

吸附臺和頂PIN配CCD,準確移動到起角位置

頂部CCD及長條光源,自動檢測是否有殘留膜

視覺定位與撕膜手臂同時進行,提高撕膜效率

產品應用

適用:FPC空板制程中的EMI襯紙撕離; 適用條貼和片貼的EMI

產品參數

作業材料 shield(拓自達,方邦等,PSA) Mylar
作業柔板最大有效尺寸 305mm*610mm
CT 3-8s/PCS(Mylar大小不一樣效率不一樣)
起角位置定位方式 CCD
撕離后OK或NG判斷方式 CCD
FPC供應方式 片式供料
上下料裝置 自動上下料
墊隔板 自動墊隔板
工作臺高度 920±50 mm
重復放板定位精度 ±1mm
撕膜臺數量 1個
FPC固定方式 夾鉗固定
輔助治具 不同類型的料號可通用
撕膜頭數量 1個
設備撕膜成功率 >99%
撕膜要求 shield Mylar起角位置FPC開φ2mm孔
shield Mylar蓋在φ2mm孔上至少二分之一
撕離方式 夾鉗夾取撕離
剝離shield尺寸范圍 20*40mm-200*250mm
設備歷史記錄保存 設備的所有操作,報警等記錄都有保存
機臺外形尺寸 長L:2140mm;寬W:2040mm;高H:2100mm
機臺重量 2200Kg
工作電源 220V,50HZ
機臺功率 5KW
壓縮空氣源 0.5-0.7MPa
耗氣量 400L/min
操作系統 Windows視窗界面
操作語言 中英文
操控界面 17"顯示器+鍵盤鼠標
