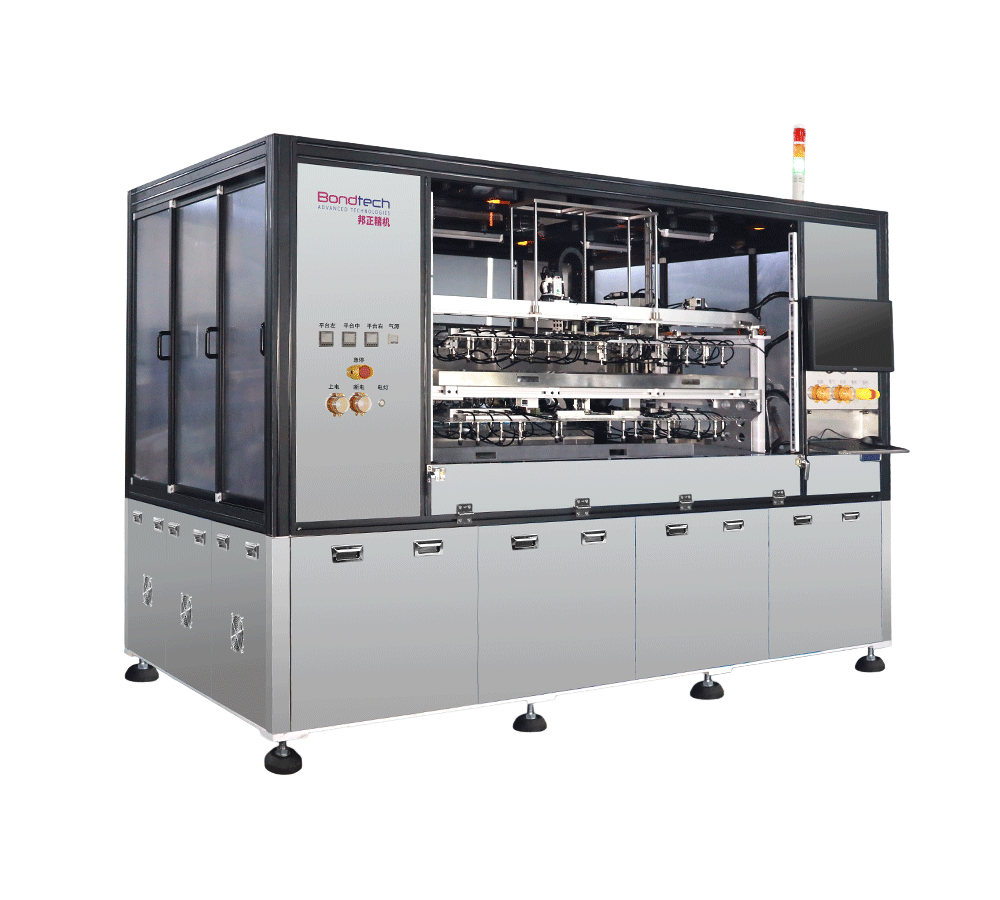

全自動新能源補強片貼合機(BZ-S150/180/220)

龍門固定，雙線馬、雙頭、雙相機左右交替貼合

線馬+大臺面設計，適應大尺寸FPC、RF

Feeder 邊剝邊取，解決難剝離配件出料問題

激光+CCD 對位，方便人員操作、調偏位

平臺吸氣分區控制，吸氣更平整，使用更人性化

自動上下料+自動墊隔片，減少人手接觸產品

產品應用

適用：FPC&RF的鋼片、PISCVL、EMI等的貼合； 超大臺面尺寸：1520x320mm、1820x320mm、2120x320mm； 大范圍尺寸補強片貼合(Max:150x60mm)

產品參數

貼合精度 ±0.05~±0.1mm
貼合速度 BZ-S150：
點對點：≦2.0s（取料延時50ms,壓合延時50ms，不包含上下料時間）
Mark點：≦1.5s（取料延時50ms,壓合延時50ms，不包含上下料時間）

BZ-S180/220：
點對點：≦2.0s（取料延時50ms,壓合延時50ms，不包含上下料時間）
Mark點：≦1.5s（取料延時50ms,壓合延時50ms，不包含上下料時間）
輔材 BZ-S150：
類型：SUS\PI\FR4
材質與厚度范圍：0.05～5mm
Size(長*寬)：硬材質：1.2*1.2~40*100mm/軟材質：3*3~60*150mm
供料方式：離型膜卷式供料
適用料帶寬度：Max160mm,適用3寸和6寸卷芯

BZ-S180：
類型：SUS\PI\FR4
材質與厚度范圍：0.05～5mm
Size(長*寬)：硬材質：1.4*1.4~40*100mm/軟材質：3*3~60*150mm
供料方式：離型膜卷式供料
適用料帶寬度：Max160mm,適用3寸和6寸卷芯

BZ-S220：
類型：SUS\PI\FR4
材質與厚度范圍：0.05～5mm
Size(長*寬)：硬材質：1.4*1.4~40*100mm/軟材質：3*3~60*150mm
供料方式：離型膜卷式供料
適用料帶寬度：Max160mm,適用3寸和6寸卷芯
軟板尺寸 BZ-S150：Max：1500mm*300mm
BZ-S180：Max：1800mm*300mm
BZ-S220：Max：2100mm*300mm
適用隔紙尺寸 BZ-S150：Max:1520mm*300mm
BZ-S180：Max:1820mm*320mm
BZ-S220：Max：2120mm*320mm
貼合平臺 BZ-S150：1520mm*320mm
BZ-S180：1820mm*320mm
BZ-S220：2120mm*320mm
工作臺數量 1個
貼裝頭數量 2個
溫度 工作平臺：室溫至80℃
貼裝頭：室溫至180℃
墊隔紙功能 有
上下料裝置 自動上下料
安全防護 防護罩、安全感測器
機臺外形尺寸長 BZ-S150：長L:2900mm; 寬W:1840mm; 高H:1900mm
BZ-S180：長L:3200mm; 寬W:1800mm; 高H:1900mm
BZ-S220：長L:3500mm; 寬W:1840mm; 高H:1900mm
工作平面高度 1000±20mm
機臺重量 BZ-S150：3500Kg
BZ-S180：4200Kg
BZ-S220：4800Kg
工作電源 380V,三相五線制，50HZ
機臺功率 BZ-S150/180：12KW
BZ-S220：15KW
壓縮空氣源 BZ-S150/180：0.6-0.7MPa,400L/min
BZ-S220：0.6-0.7MPa,600L/min
熱風氣源 鼓風機
操作系統 windows視窗界面
操作語言 中文
操控界面 21"顯示器+鍵盤鼠標
