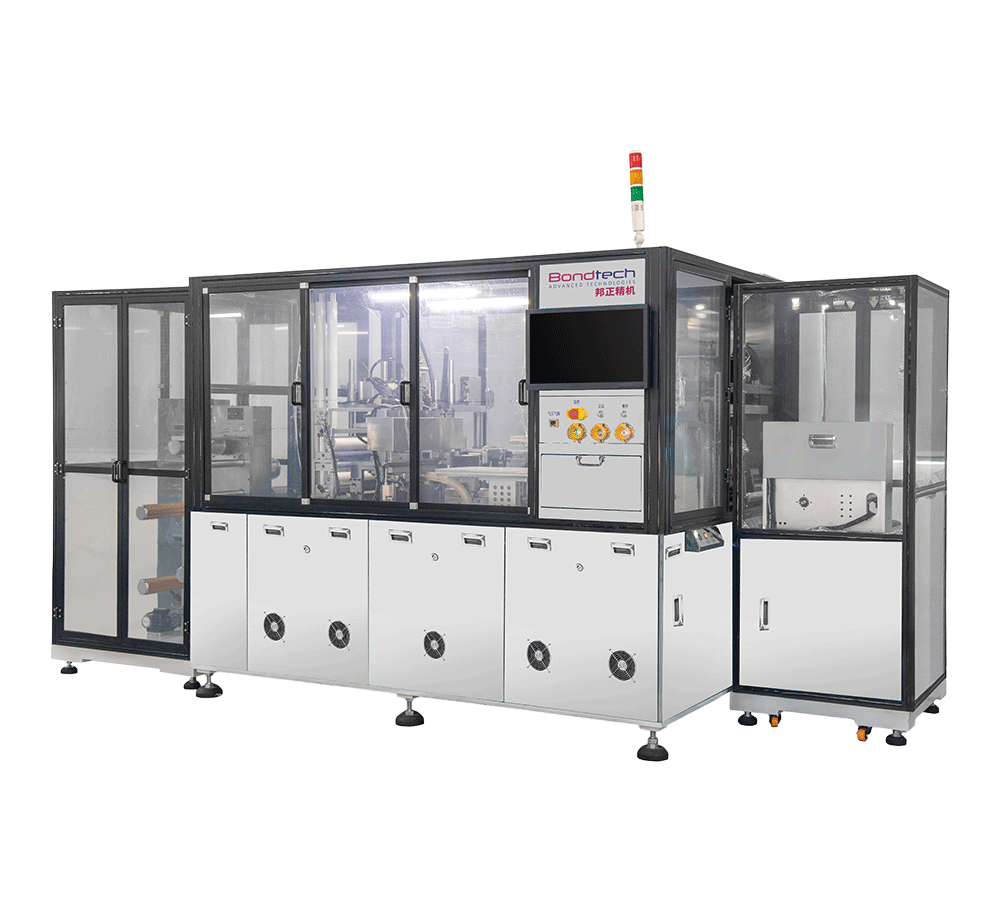

獨創拉料及裁切機構,可貼激光膜卷料
假貼壓機,實現二次壓合CVL
EPC 糾偏,保證收料整齊
接料臺,方便員工接卷料
底部相機移動,提高CVL拍照效率
在線偏位自動調整、多樣化功能,使用更人性化
適用:FPC空板制程中的CVL、EMI貼合; FPC卷料、CVL卷料; 大尺寸CVL 貼合(Max260*500mm)
貼合精度 | ±0.1mm |
貼合速度 | 6-8s/pcs 前提條件: 1.貼合使用2個點對位; 2.未開啟貼合后回拍檢測功能; |
適用軟板尺寸 | Max:260mm*500mm |
適用覆蓋膜尺寸 | Min:260mm*60mm,Max:260mm*500m |
適用覆蓋膜厚度 | 0.03mm-0.5mm |
覆蓋膜定位方式 | 2點或4點mark點識別定位 |
軟板定位方式 | 2點或4點mark點識別定位 |
貼合后貼合精度反確認功能 | 帶反確認功能 |
軟板供料方式 | 卷式供料 |
適用軟板卷料寬幅 | Max:260mm |
適用軟板卷料直徑 | Max:350mm |
覆蓋膜供料方式 | 卷式供料 |
適用覆蓋膜卷料寬幅 | Max:260mm |
適用覆蓋膜卷料直徑 | Max:300mm |
貼合方式 | 面加熱 |
覆蓋膜裁切功能 | 標配有 |
覆蓋膜來料收隔膜 | 標配有 |
工作平臺數量 | 1個 |
貼裝頭數量 | 1個 |
工作平臺溫度 | 室溫至120℃ |
貼裝頭溫度 | 室溫至120℃ |
CVL和FPC來料清潔 | CVL和FPC都有 |
安全防護 | 防護罩、安全感測器 |
機臺外形尺寸長 | 長L:3995mm;寬W:1590mm;高H:2250mm (包括FFU) |
機臺重量 | 3500KG (包括收放料) |
工作電源 | 三相五線380V |
機臺功率 | 30KW |
壓縮空氣源 | 0.5-0.7MPa |
耗氣量 | 400L/min |
平臺吸附 | 鼓風機 |
操作系統 | windows視窗界面 |
操作語言 | 中文 |
操控界面 | 21"顯示器+鍵盤鼠標 |
排風口數量 | 3個 |
排風口管徑 | 51mm |
