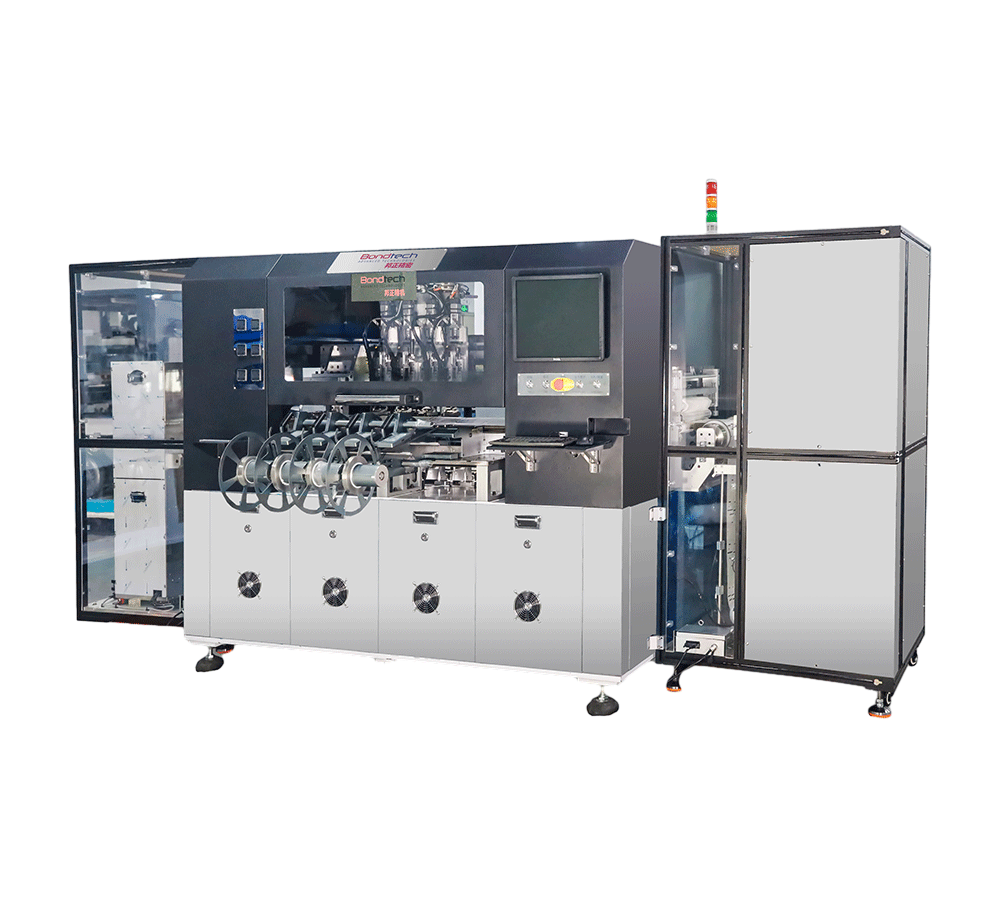

全自動卷對卷貼合機(BZ-900)

移動龍門+雙線馬驅動,保證貼合精度,提高貼合效率

四貼頭+四供料器,可一次貼合四種不同規格尺寸的補強片

可拆卸式供料器,可兼容載帶式供料器

夾持拉料+貼合平臺升降,進一步保護產品,防止產品刮花

帶粘塵裝置,貼前清潔卷式FPC板面

收料+糾偏,保證卷料收取整齊度

產品應用

適用:卷式FPC & RF的鋼片、PI、CVL 、EMI等的貼合; 大范圍尺寸補強片貼合 (Max:110x55mm)

產品參數

貼合精度 ±0.05mm
貼合速度 1.5秒/貼次

前提條件:
1、每平臺貼合點數32點
2、取料延時小于50ms
3、貼合延時小于100ms
適用軟板尺寸 單片 :L:650mm*W:315mm
卷料 :L:∞mm*W:315mm
適用軟板厚度 0.1mm-1mm
適用加強片 SUS,AL,FR4
補強片尺寸 Min:5*5mm,Max:110*55mm
補強片厚度 0.1mm-1mm
上下料裝置 RTR
加強片供料方式 弱粘膜/載帶,供料器可快換
工作平臺數量 1
貼裝頭數量 4
工作平臺溫度 室溫至120度
貼裝頭溫度 室溫至180度
安全防護 安全光慕+防護罩
機臺外形尺寸長 L:4070mm*W:1850mm*H:1720mm
機臺重量 3000Kg
工作電源 三相五線380V
機臺功率 12KW
壓縮空氣源 0.5Mpa-0.7Mpa
耗氣量 500L/min
熱風氣源 鼓風機
操作系統 Windows視窗界面
操作語言 中英文
操控界面 17"顯示器+鍵盤鼠標
