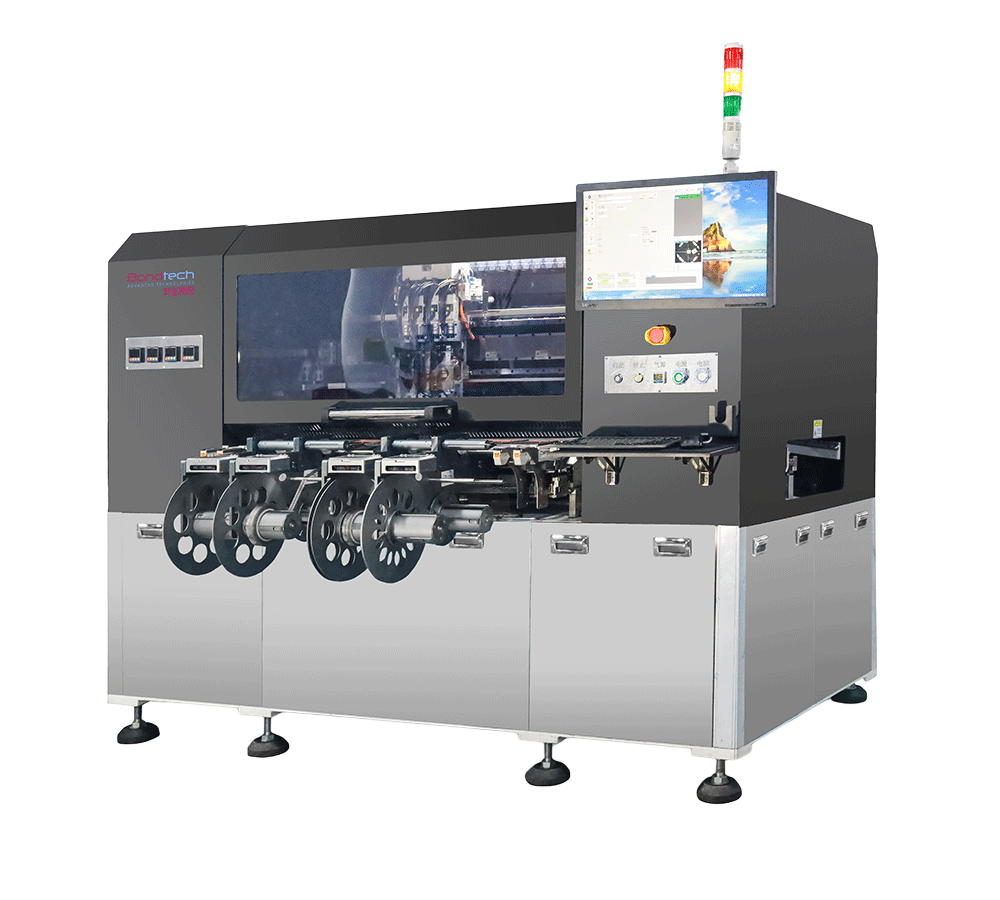

長載具應對能力,單次最大適應1200*500mm 尺寸載具,超過1200MM 長度,可以分段貼合
配備貼裝載荷控制功能,可調節對元器件的壓力,還能夠?qū)?yīng)壓入型元器件的貼裝。
配備元器件高度檢測功能,可自動對貼裝時元器件的釋放高度進行控制
適合車載板等貼合元器件:種類多, 貼合點數不多的產品
可同時貼裝種類多,載帶供料器最多可裝載22把
配備MES 功能,生產信息自動上傳,可追溯生產過程功能
適用:新能源SMT段:PSA、雙面膠,NTC、鎳片、連接器等貼合工序; 飛達具備加熱功能,超厚FR4也可走軌道貼合
貼合精度 | ±0.05mm(點對點模式) |
貼合速度 | 1.0-1.5S |
適用軟板尺寸 | Max1200mm*500mm(一次貼合尺寸,超出可分段貼合) |
適應載具大小 | 長度方向Max1240mm,寬度方向Max520mm |
適應載具厚度 | 2-8mm |
適用輔料類型 | PSA\TSA\藍膜\高溫膠\FR4\鎳片\泡綿\NTC等 |
適用輔料尺寸 | 2mm*2mm-30mm*110 mm(超出60mm時,只能雙頭貼合) |
適用輔料厚度 | 0.05mm-2mm |
輔料供料方式 | 離型膜卷式供料(可以選配載帶飛達) |
適用料帶寬度 | Max120mm,適用3寸和6寸卷芯 |
FD數量 | 標配4個,可以裝6個 |
FPC上料方式 | 載具軌道傳送,軌道高度900±20mm 備注:三段皮帶 |
連線功能 | 軌道連線 |
貼裝頭數量 | 4個 備注:可選配加熱功能 |
安全防護 | 防護罩、安全感測器 |
機臺外形尺寸長 | 長L:2100mm;寬W:1400mm;高H:1600mm |
機臺重量 | 1800KG |
工作電源 | 220V,50HZ |
機臺功率 | 最大功率8KW,運行功率2.5KW |
壓縮空氣源 | 0.5-0.7MPa, |
操作系統 | windows視窗界面 |
操作語言 | 中文 |
操控界面 | 21"顯示器+鍵盤鼠標 |
